HVTC-90 DN20

Unidad de mezcla de punto fijo.

DESCRIPCIÓN

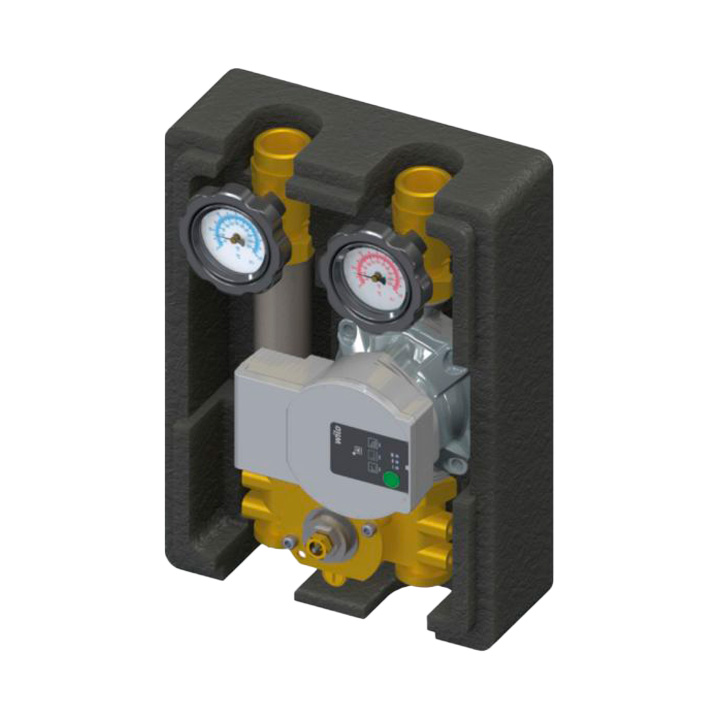

El grupo de punto fijo DN 20 – ¾” “HVTC-90” es un sistema de baja temperatura utilizado en sistemas de calefacción por suelo radiante. Consta de una válvula mezcladora de 3 vías regulada por un actuador termostático a través del cual se fija la temperatura que se quiere mantener constante en el caudal.

Está equipado con un sistema de seguridad que consiste en un termostato de contacto aplicado en el flujo y conectado al circulador. Esto asegura que se apague si la temperatura supera el umbral establecido. La válvula se suministra con 2 by-pass:
– bypass superior (lado planta): toma parte del agua de retorno de la planta y la introduce en la impulsión, por lo que permite recuperar calor y equilibrar la temperatura; ideal para sistemas de piso
– by-pass inferior (lado caldera): permite desviar el fluido de impulsión en presencia de circulador en la caldera y ausencia del separador hidráulico.

La unidad se suministra de serie con salida a la derecha o a la izquierda.

VENTAJAS
• Unidad compacta de control y regulación lista para instalar.
• Válvula mezcladora de 3 vías regulada por un actuador termostático.
• Circulador electrónico H = 130 mm, conexiones 1“.
• Mantenimiento extremadamente fácil: revise y reemplace el circulador sin vaciar el sistema.
• Tubería de retorno con válvula de retención.
• Sellos garantizados por topes planos y juntas.
• Aislamiento térmico en EPP negro.
